Ambiguità nell'associazione di tracce

Il problema dell'associazione delle tracce é illustrato in figura ([*]). Sapendo associare correttamente le coordinate $(x_a,y_a)$ , $( x_b , y_b)$ č possibile ottenere la direzione di arrivo del fotone esattamente. I vettori che descrivono le direzioni della coppia $e^+ /e^-$ sono :
\begin{displaymath}
v_a = ( x_a , y_a , -D) \;\;\;\;\;\;\;\; v_b = ( x_b , y_b , -D)
\end{displaymath} (70)

dove D é la distanza tra i piani.

Figure: Se le coordinate X e Y sono associate in modo sbagliato si ottiene la direzione h invece della vera bisettrice g.
\begin{figure}
\epsfysize =10cm
{\centerline{\epsfbox{fig-err/fig8.eps}}}
\end{figure}

Si puó ricavare la bisettrice dei vettori $v_a , v_b$ normalizzandoli e poi sommandoli. La direzione di arrivo del fotone che ha generato la coppia e' data dal vettore con verso opposto alla bisettrice:
\begin{displaymath}
{\bf g} = - \left[ \frac{1}{\sqrt{x_a^2+y_a^2+D^2}} \left( ...
...c}
x_b \\
y_b \\
D \\
\end{array}\right)
\right]
\end{displaymath} (71)

Invece associando le coordinate in modo sbagliato, cioč $(x_a,y_b)$ , $( x_b , y_a)$, si otterrebbe :
\begin{displaymath}
{\bf h} = - \left[ \frac{1}{\sqrt{x_a^2+y_b^2+D^2}} \left(\...
...c}
x_b \\
y_a \\
D \\
\end{array}\right)
\right]
\end{displaymath} (72)

Si può valutare l'errore che si commette scegliendo la coppia sbagliata di coordinate calcolando la separazione tra la direzione giusta g e quella sbagliata h analogamente a quanto fatto nel paragrafo precedente:
\begin{displaymath}
\epsilon = arccos \left( \frac{{\bf h \cdot g}}{{\bf \vert ...
...t{g_x^2 + g_y^2 + g_z^2}\sqrt{h_x^2 + h_y^2 + h_z^2}} \right)
\end{displaymath} (73)

Si può così ottenere ancora la dipendenza di $\epsilon$ da $\psi$ e da $\theta$.

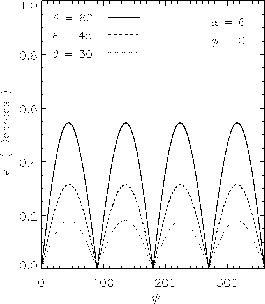

Figure: Errore angolare causato da una sbagliata associazione tra le coordinate, in funzione dell'angolo di orientazione della coppia $\psi$ e per un'apertura della coppia di 12 gradi. Le curve si riferiscono a diverse direzioni d'incidenza con $\phi = 0$ gradi.
\begin{figure}
\epsfysize =7.5cm
{\centerline{\epsfbox{fig-err/fig9.eps}}}
\end{figure}

Figure: Come per la figura precedente ma per $\phi = 45$ gradi.
\begin{figure}
\epsfxsize =7.5cm
{\centerline{\epsfbox{fig-err/fig10.eps}}}
\end{figure}

Figure: Errore medio causato da una sbagliata associazione tre le coordinate, in funzione dell'angolo $\theta$ e per tra valori della semiapertura $\alpha$. Le curve continue sono per $\phi = 0$ gradi e quella tratteggiate per $\phi = 45$ gradi. Per differenti valori di $\phi$ le curve sarebbero contenute tra questi due casi.
\begin{figure}
\epsfysize =17cm
{\centerline{\epsfbox{fig-err/fig11.eps}}}
\end{figure}
